一、缘起

（1）并发量大，流量大的互联网架构，一般来说，数据库上层都有一个服务层，服务层记录了“业务库名”与“数据库实例”的映射关系，通过数据库连接池向数据库路由sql语句以执行：

如上图：服务层配置用户库user对应的数据库实例物理位置为ip（其实是一个内网域名）。

（2）随着数据量的增大，数据要进行水平切分，分库后将数据分布到不同的数据库实例（甚至物理机器）上，以达到降低数据量，增强性能的扩容目的：

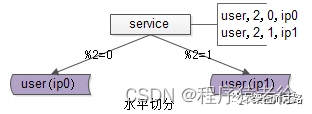

如上图：用户库user分布在两个实例上，ip0和ip1，服务层通过用户标识uid取模的方式进行寻库路由，模2余0的访问ip0上的user库，模2余1的访问ip1上的user库。

关于数据库水平切分，垂直切分的更多细节，详见《一分钟掌握数据库垂直拆分》 。

（3）互联网架构需要保证数据库高可用，常见的一种方式，使用双主同步+keepalived+虚ip的方式保证数据库的可用性：

如上图：两个相互同步的主库使用相同的虚ip。

如上图：当主库挂掉的时候，虚ip自动漂移到另一个主库，整个过程对调用方透明，通过这种方式保证数据库的高可用。

关于高可用的更多细节，详见《究竟啥才是互联网架构“高可用”》。

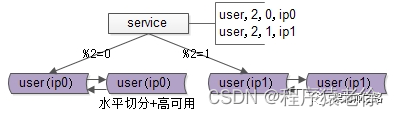

（4）综合上文的（2）和（3），线上实际的架构，既有水平切分，又有高可用保证，所以实际的数据库架构是这样的：

提问：如果数据量持续增大，分2个库性能扛不住了，该怎么办呢？

回答：继续水平拆分，拆成更多的库，降低单库数据量，增加库主库实例（机器）数量，提高性能。

最终问题抛出：分成x个库后，随着数据量的增加，要增加到y个库，数据库扩容的过程中，能否平滑，持续对外提供服务，保证服务的可用性，是本文要讨论的问题。

二、停服务方案

在讨论平滑方案之前，先简要说明下“x库拆y库”停服务的方案：

（1）站点挂一个公告“为了为广大用户提供更好的服务，本站点/游戏将在今晚00:00-2:00之间升级，届时将不能登录，用户周知”

（2）停服务

（3）新建y个库，做好高可用

（4）数据迁移，重新分布，写一个数据迁移程序，从x个库里导入到y个库里，路由规则由%x升级为%y

（5）修改服务配置，原来x行配置升级为y行

（6）重启服务，连接新库重新对外提供服务

整个过程中，最耗时的是第四步数据迁移。

回滚方案：

如果数据迁移失败，或者迁移后测试失败，则将配置改回x库，恢复服务，改天再挂公告。

方案优点：简单

方案缺点：

（1）停服务，不高可用

（2）技术同学压力大，所有工作要在规定时间内做完，根据经验，压力越大约容易出错（这一点很致命）

（3）如果有问题第一时间没检查出来，启动了服务，运行一段时间后再发现有问题，难以回滚，需要回档，可能会丢失一部分数据

有没有更平滑的方案呢？

三、秒级、平滑、帅气方案

再次看一眼扩容前的架构，分两个库，假设每个库1亿数据量，如何平滑扩容，增加实例数，降低单库数据量呢？三个简单步骤搞定。

（1）修改配置

主要修改两处：

a）数据库实例所在的机器做双虚ip，原来%2=0的库是虚ip0，现在增加一个虚ip00，%2=1的另一个库同理

b）修改服务的配置（不管是在配置文件里，还是在配置中心），将2个库的数据库配置，改为4个库的数据库配置，修改的时候要注意旧库与辛苦的映射关系：

%2=0的库，会变为%4=0与%4=2；

%2=1的部分，会变为%4=1与%4=3；

这样修改是为了保证，拆分后依然能够路由到正确的数据。

（2）reload配置，实例扩容

服务层reload配置，reload可能是这么几种方式：

a）比较原始的，重启服务，读新的配置文件

b）高级一点的，配置中心给服务发信号，重读配置文件，重新初始化数据库连接池

不管哪种方式，reload之后，数据库的实例扩容就完成了，原来是2个数据库实例提供服务，现在变为4个数据库实例提供服务，这个过程一般可以在秒级完成。

整个过程可以逐步重启，对服务的正确性和可用性完全没有影响：

a）即使%2寻库和%4寻库同时存在，也不影响数据的正确性，因为此时仍然是双主数据同步的

b）服务reload之前是不对外提供服务的，冗余的服务能够保证高可用

完成了实例的扩展，会发现每个数据库的数据量依然没有下降，所以第三个步骤还要做一些收尾工作。

（3）收尾工作，数据收缩

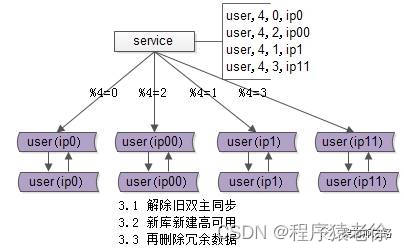

有这些一些收尾工作：

a）把双虚ip修改回单虚ip

b）解除旧的双主同步，让成对库的数据不再同步增加

c）增加新的双主同步，保证高可用

d）删除掉冗余数据，例如：ip0里%4=2的数据全部干掉，只为%4=0的数据提供服务啦

这样下来，每个库的数据量就降为原来的一半，数据收缩完成。

四、总结

该帅气方案能够实现n库扩2n库的秒级、平滑扩容，增加数据库服务能力，降低单库一半的数据量，其核心原理是：成倍扩容，避免数据迁移。

迁移步骤：

（1）修改配置

（2）reload配置，实例扩容完成

（3）删除冗余数据等收尾工作，数据量收缩完成

究竟啥才是互联网架构“高可用”

一、什么是高可用

高可用HA（High Availability）是分布式系统架构设计中必须考虑的因素之一，它通常是指，通过设计减少系统不能提供服务的时间。

假设系统一直能够提供服务，我们说系统的可用性是100%。

如果系统每运行100个时间单位，会有1个时间单位无法提供服务，我们说系统的可用性是99%。

很多公司的高可用目标是4个9，也就是99.99%，这就意味着，系统的年停机时间为8.76个小时。

百度的搜索首页，是业内公认高可用保障非常出色的系统，甚至人们会通过www.baidu.com 能不能访问来判断“网络的连通性”，百度高可用的服务让人留下啦“网络通畅，百度就能访问”，“百度打不开，应该是网络连不上”的印象，这其实是对百度HA最高的褒奖。

二、如何保障系统的高可用

我们都知道，单点是系统高可用的大敌，单点往往是系统高可用最大的风险和敌人，应该尽量在系统设计的过程中避免单点。方法论上，高可用保证的原则是“集群化”，或者叫“冗余”：只有一个单点，挂了服务会受影响；如果有冗余备份，挂了还有其他backup能够顶上。

保证系统高可用，架构设计的核心准则是：冗余。

有了冗余之后，还不够，每次出现故障需要人工介入恢复势必会增加系统的不可服务实践。所以，又往往是通过“自动故障转移”来实现系统的高可用。

接下来我们看下典型互联网架构中，如何通过冗余+自动故障转移来保证系统的高可用特性。

三、常见的互联网分层架构

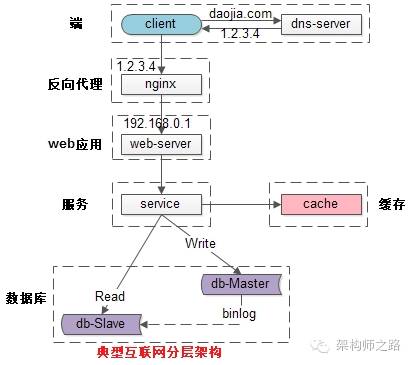

常见互联网分布式架构如上，分为：

（1）客户端层：典型调用方是浏览器browser或者手机应用APP

（2）反向代理层：系统入口，反向代理

（3）站点应用层：实现核心应用逻辑，返回html或者json

（4）服务层：如果实现了服务化，就有这一层

（5）数据-缓存层：缓存加速访问存储

（6）数据-数据库层：数据库固化数据存储

整个系统的高可用，又是通过每一层的冗余+自动故障转移来综合实现的。

四、分层高可用架构实践

【客户端层->反向代理层】的高可用

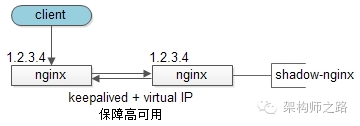

【客户端层】到【反向代理层】的高可用，是通过反向代理层的冗余来实现的。以nginx为例：有两台nginx，一台对线上提供服务，另一台冗余以保证高可用，常见的实践是keepalived存活探测，相同virtual IP提供服务。

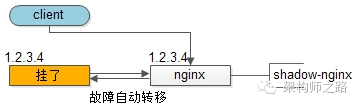

自动故障转移：当nginx挂了的时候，keepalived能够探测到，会自动的进行故障转移，将流量自动迁移到shadow-nginx，由于使用的是相同的virtual IP，这个切换过程对调用方是透明的。

【反向代理层->站点层】的高可用

【反向代理层】到【站点层】的高可用，是通过站点层的冗余来实现的。假设反向代理层是nginx，nginx.conf里能够配置多个web后端，并且nginx能够探测到多个后端的存活性。

自动故障转移：当web-server挂了的时候，nginx能够探测到，会自动的进行故障转移，将流量自动迁移到其他的web-server，整个过程由nginx自动完成，对调用方是透明的。

【站点层->服务层】的高可用

【站点层】到【服务层】的高可用，是通过服务层的冗余来实现的。“服务连接池”会建立与下游服务多个连接，每次请求会“随机”选取连接来访问下游服务。

自动故障转移：当service挂了的时候，service-connection-pool能够探测到，会自动的进行故障转移，将流量自动迁移到其他的service，整个过程由连接池自动完成，对调用方是透明的（所以说RPC-client中的服务连接池是很重要的基础组件）。

【服务层>缓存层】的高可用

【服务层】到【缓存层】的高可用，是通过缓存数据的冗余来实现的。

缓存层的数据冗余又有几种方式：第一种是利用客户端的封装，service对cache进行双读或者双写。

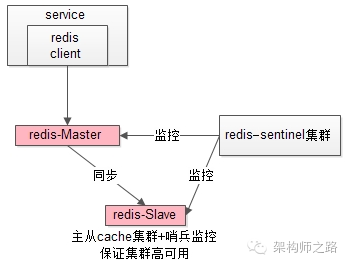

缓存层也可以通过支持主从同步的缓存集群来解决缓存层的高可用问题。

以redis为例，redis天然支持主从同步，redis官方也有sentinel哨兵机制，来做redis的存活性检测。

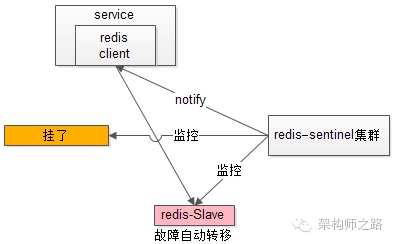

自动故障转移：当redis主挂了的时候，sentinel能够探测到，会通知调用方访问新的redis，整个过程由sentinel和redis集群配合完成，对调用方是透明的。

说完缓存的高可用，这里要多说一句，业务对缓存并不一定有“高可用”要求，更多的对缓存的使用场景，是用来“加速数据访问”：把一部分数据放到缓存里，如果缓存挂了或者缓存没有命中，是可以去后端的数据库中再取数据的。

这类允许“cache miss”的业务场景，缓存架构的建议是：

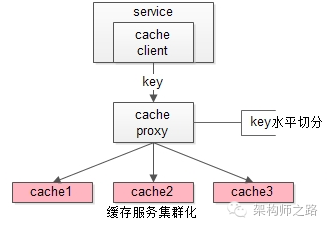

将kv缓存封装成服务集群，上游设置一个代理（代理可以用集群冗余的方式保证高可用），代理的后端根据缓存访问的key水平切分成若干个实例，每个实例的访问并不做高可用。

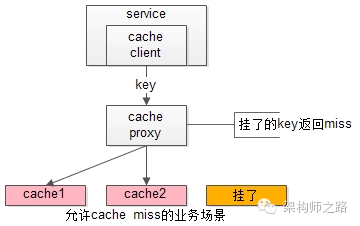

缓存实例挂了屏蔽：当有水平切分的实例挂掉时，代理层直接返回cache miss，此时缓存挂掉对调用方也是透明的。key水平切分实例减少，不建议做re-hash，这样容易引发缓存数据的不一致。

【服务层>数据库层】的高可用

大部分互联网技术，数据库层都用了“主从同步，读写分离”架构，所以数据库层的高可用，又分为“读库高可用”与“写库高可用”两类。

【服务层>数据库层“读”】的高可用

【服务层】到【数据库读】的高可用，是通过读库的冗余来实现的。

既然冗余了读库，一般来说就至少有2个从库，“数据库连接池”会建立与读库多个连接，每次请求会路由到这些读库。

自动故障转移：当读库挂了的时候，db-connection-pool能够探测到，会自动的进行故障转移，将流量自动迁移到其他的读库，整个过程由连接池自动完成，对调用方是透明的（所以说DAO中的数据库连接池是很重要的基础组件）。

【服务层>数据库层“写”】的高可用

【服务层】到【数据库写】的高可用，是通过写库的冗余来实现的。

以mysql为例，可以设置两个mysql双主同步，一台对线上提供服务，另一台冗余以保证高可用，常见的实践是keepalived存活探测，相同virtual IP提供服务。

自动故障转移：当写库挂了的时候，keepalived能够探测到，会自动的进行故障转移，将流量自动迁移到shadow-db-master，由于使用的是相同的virtual IP，这个切换过程对调用方是透明的。

五、总结

高可用HA（High Availability）是分布式系统架构设计中必须考虑的因素之一，它通常是指，通过设计减少系统不能提供服务的时间。

方法论上，高可用是通过冗余+自动故障转移来实现的。

整个互联网分层系统架构的高可用，又是通过每一层的冗余+自动故障转移来综合实现的，具体的：

（1）【客户端层】到【反向代理层】的高可用，是通过反向代理层的冗余实现的，常见实践是keepalived + virtual IP自动故障转移

（2）【反向代理层】到【站点层】的高可用，是通过站点层的冗余实现的，常见实践是nginx与web-server之间的存活性探测与自动故障转移

（3）【站点层】到【服务层】的高可用，是通过服务层的冗余实现的，常见实践是通过service-connection-pool来保证自动故障转移

（4）【服务层】到【缓存层】的高可用，是通过缓存数据的冗余实现的，常见实践是缓存客户端双读双写，或者利用缓存集群的主从数据同步与sentinel保活与自动故障转移；更多的业务场景，对缓存没有高可用要求，可以使用缓存服务化来对调用方屏蔽底层复杂性

（5）【服务层】到【数据库“读”】的高可用，是通过读库的冗余实现的，常见实践是通过db-connection-pool来保证自动故障转移

（6）【服务层】到【数据库“写”】的高可用，是通过写库的冗余实现的，常见实践是keepalived + virtual IP自动故障转移

末了，希望文章的思路是清晰的，希望大家对高可用的概念和实践有个系统的认识，感谢大家。
